用途

         中心傳動刮（吸）泥機適用于中心進水、周邊出水、中心排泥的大、中型池徑的輻流式沉淀池，主要用于城鎮污水處理廠二次沉淀池的吸排泥。

結構及工作原理

         該設備采用中心傳動、垂架式，污水從進水柱管流入導流筒擴散后，均勻的向周邊呈輻射狀流出，呈懸浮狀的污泥經沉淀后沉積于池底，驅動裝置帶動中心豎架旋轉，并帶動刮臂及刮泥板轉動，刮板將污泥刮集后由吸泥管依靠池內靜水壓抽吸至中心泥缸，再通過中心排泥管排出池外，水面的浮渣通過旋轉撇渣裝置導入排渣斗內排出池外；而上清液則通過三角形出水堰板溢入出水槽內排出

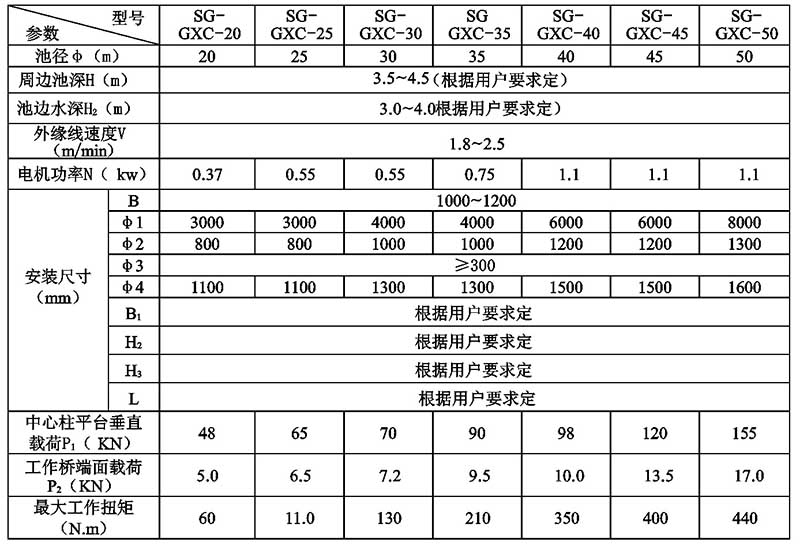

技術參數和安裝尺寸圖

主要特點

         1.工作橋可采用半橋式，其材質可采用碳鋼或不銹鋼結構；

         2.驅動裝置采用斜齒輪減速機與娟輪減速機相結合，保證輸出扭矩及轉速，傳動效果高；

         3.減速機內設有過力扭矩保護裝置，運轉安全可靠；撇渣方式有兩種；板式撇渣和管式撇渣；

         4.各吸泥管自成單元，可通過吸泥管管口的開度來調節流量，從而控制污泥回流比；

         5.設備操作簡便，可直接就地/遠程控制設備的運行。

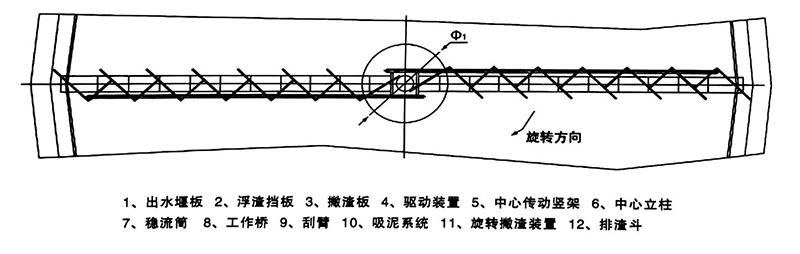

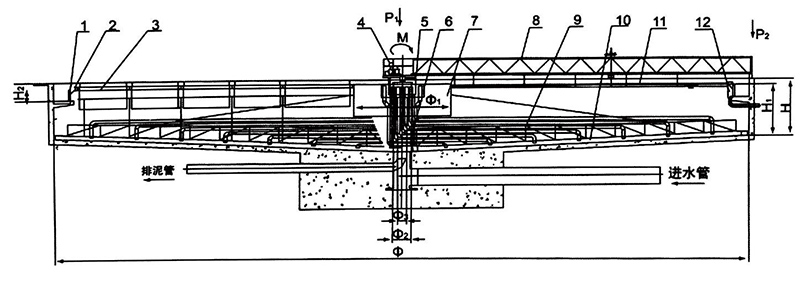

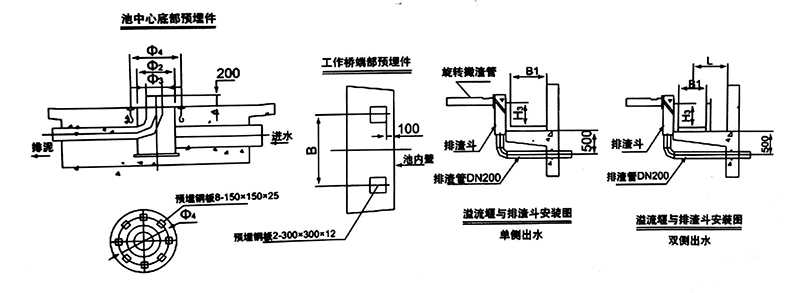

外形安裝尺寸圖
