用途

         除砂機主要用于城鎮污水處理廠旋流沉砂池，該設備利用水力旋流，使泥砂和有機物有效分開，是一種理想的除砂設備。

結構及工作原理

         旋流沉砂池采用錐底圓形池，在池內設有槳葉分離機，在污水從池的切向入流，回旋270°后（按俯視順時針向），從排放渠排出，利用進水的一定流速作為動力，沿圓形沉砂池的內壁作切線運動，形成旋流，同時通過槳葉攪拌，使液體旋流和軸向渦流，從而加速污水中砂粒沉降，讓水中有機物與砂粒有效的分離，同時還利用越靠中心水流斷面越小，水流速度加快，底部水流速度向中心遞增的原理，將池底的沉砂以螺旋狀軌跡向中心砂斗移動。有機物在池中心部向上升起，并隨出水水流一并排出，底部沉砂經提升裝置提升，進入砂水分離器進行砂水分離后，污水則回流至格柵井內。

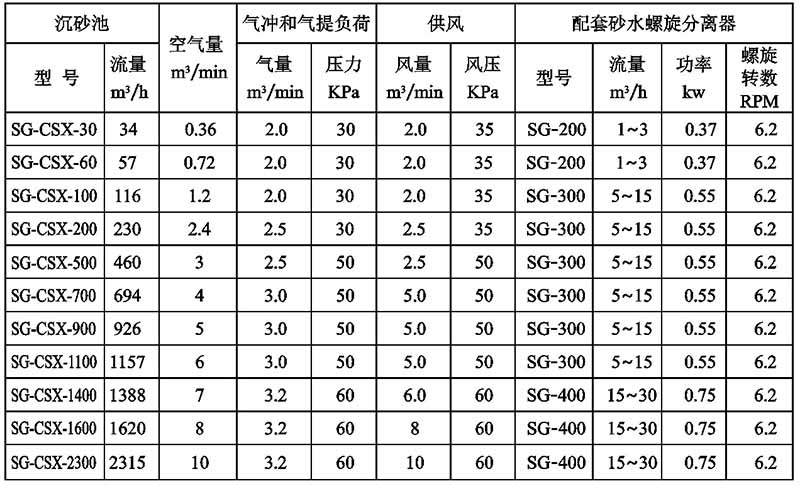

技術參數和安裝尺寸表

旋流沉砂池除砂機.jpg" alt="旋流沉砂池除砂機.jpg"/>

運行程序

         攪拌電磁閥為常開閥，即空氣攪拌是基本連續運行的運行周期應視水中含砂量的情況確定，本裝置程序暫定為90~210min（可調），在需排砂之前，先開啟氣沖電磁閥然后關閉攪拌空氣電磁閥，對貯砂斗內沉淀的砂石通氣松動，時間為1~2min（可調）；然后開啟氣提電磁閥，關閉氣沖電磁閥，將貯砂斗內的砂石提升至分離器，同時延時15sec開啟螺旋輸送機，將砂水分離器中的砂石提升至運砂車（斗），時間為10~30min（可調）。提砂運行完畢后又開始空氣攪拌沉砂，周而復始運行，以達到分離水中砂石之目的。

         每天開啟氣提泵的次數視水中的含砂量及處理水量而定，一般情況下約為6~12次。

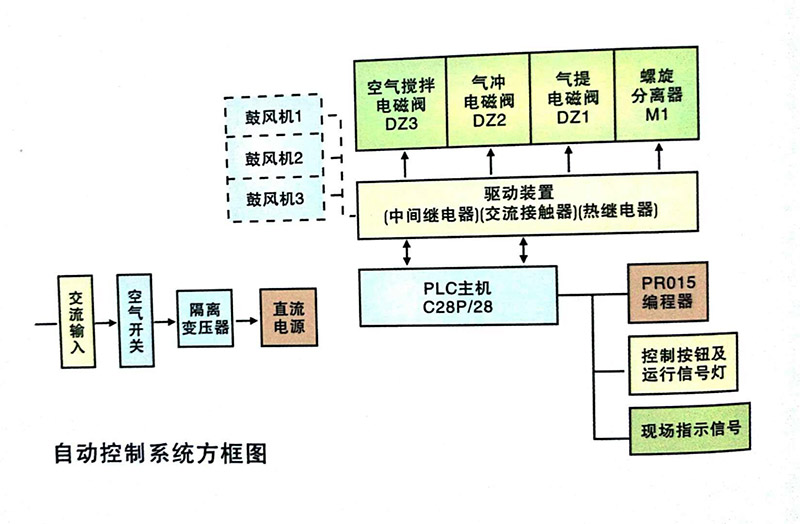

自動控制

         本裝置控制系統由一臺PLC（可編程控制器）為核心，集中控制系統為輔組成，控制柜由工業PLC控制機、主控臺及驅動裝置組成，可根據預先設定程序自動運行，也可根據工藝要求通過主控臺開關按鈕發出各種控制指令進行運行。

操作與運行

         本裝置可分為自動控制運行和手工操作兩種形式，運行周期為120′-240′。工藝原理及運行控制見下圖。

工作原理圖

         注：DZ1-氣提電磁閥（常閉）            DZ2-氣沖電磁閥（常閉）          DZ3空氣攪拌電磁閥（常開）                   M1螺旋分離器
