用途

         鋼絲繩格柵除污機（簡稱鋼絲繩式格柵除污機），它適用于大中型的自來水廠、雨/污水提升泵站。污水處理廠及電廠進水口等處，攔截和清除水中粗大的漂浮物和底部沉積物，保護水泵葉輪，減累后續工藝設備的處理負荷。

結構及工作原理

         該設備的機架固定在井口上端、由固定柵條組成過水柵面，當污水流經柵面，大于柵隙的雜物被攔截。耙斗先由翻耙電機驅動，完成開翻動作后停止，再由升降電機驅動，并在高度限制器的控制下，沿兩側導軌下降至格柵井底部后停止，并再次自動開啟翻耙電機，完成合耙動作后停止，升降電機又再次啟動，耙斗在鋼絲繩的牽引下，插入柵條間隙中，將攔截的雜物撈起，并沿著柵面、擋渣板上升，在高度限制器控制下，在到達卸料口位置后，升降電機停止，上機架處的清污刮板隨耙斗的上升動作自動將雜物刮除，從卸料口中落入輸送機或垃圾小車上，一次清撈過程完成。

技術參數和安裝尺寸表

主要特點

         1.框架結構獨特，采用分體式，即上機架與下部格柵組不是一體；

         2.耙斗采用專用的大容量，重載型的“抓斗式”，它通過兩側的滾輪導向和鋼絲繩牽引保證其運行平穩；

         3.在上機架上設有卸料刮起板，可有效的將耙斗內的污物刮至卸料口排出，卸料干凈徹底；

         4.耙斗的升降和開臺為兩個獨立的驅動系統，在電氣系統的控制下按設置的程序運行；

         5.設備操作簡便，可直接就地/遠程控制設備的運行。

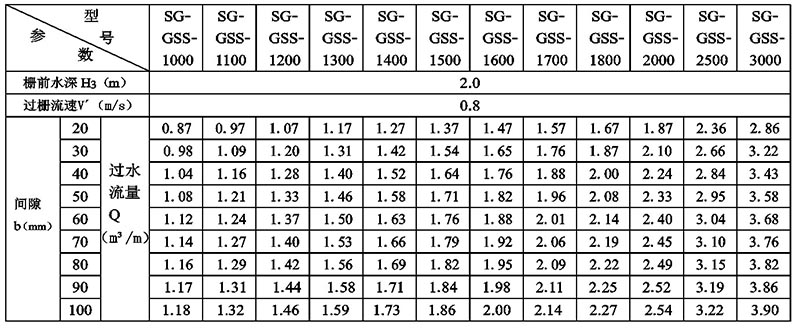

過水流量表

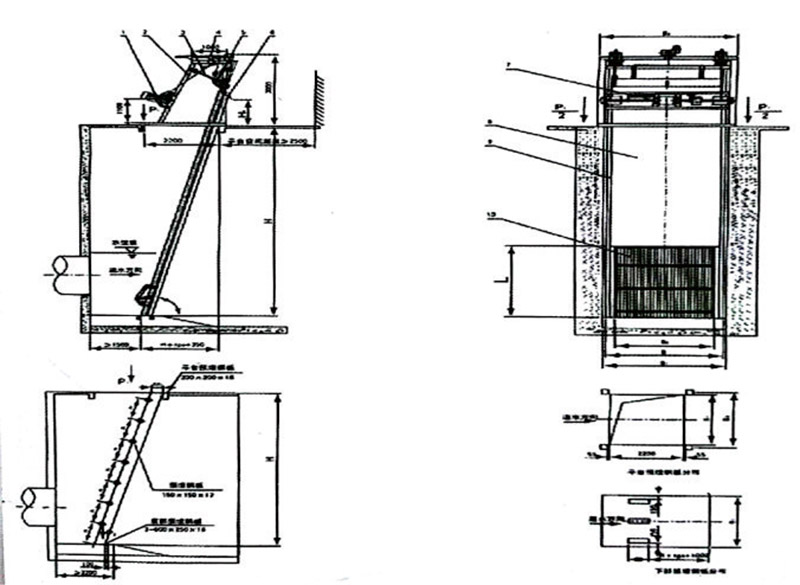

外形安裝尺寸圖
